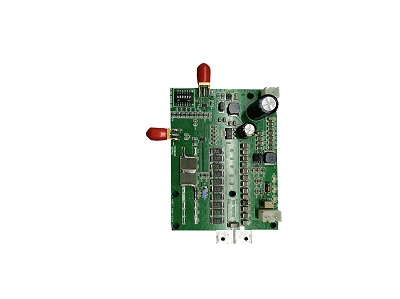

点击图片查看原图
产品简介
LD-15V-20A系列高速大电流脉冲驱动模块具是专为高速短脉冲大电流应用场合，如高速光电二极管驱动和通讯领域而设计的电流输出模块。采用新型半导体器件使其在保持着20A电流的输出能力下仍能具有极其陡峭的上升沿和下降沿（≤5nS典型值），并保持着优良的热量输出。内部采用可调偏置升压电路，用户可通过板上电位器或电位器接口外接电位器，以此调节电流输出的偏置电压大小。同时，模块具有电流大小反馈输出端口和工作状态指示灯，以此方便模块配合用户使用或与其他外围电路进行协同工作。
产品特点：
1.极陡上升/下降边沿：≤5nS
2.内建升压电路
3.大电流输出：≥20A
4.宽范围输入供电
5.可调内部偏置升压电压
6.外部输入脉冲触发
7.电流监控反馈输出
8.工作状态指示灯
典型应用场合：
1.高速光电二极管驱动
2.通讯
3.短脉冲电流应用
型号与参数：
|
型号 |
LD-15V-20A-0.5~2.0uS |
|
供电值 |
15V（典型值） |
|
有效脉冲宽度 |
0.5-2.0 uS |
|
有效输出电流 |
20A（典型值） |
|
触发频率 |
≤10Hz |
|
上升/下降边沿 |
5nS(典型值) |
|
模块尺寸 |
100*60*10（mm） |

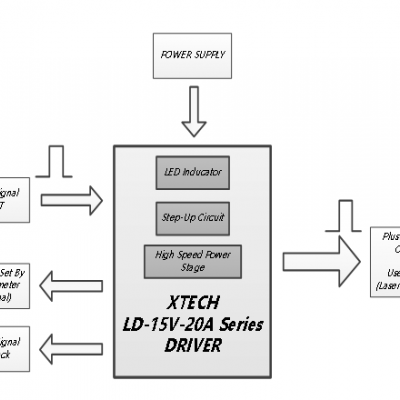

LD-15V-20A系列模块功能图
性能参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
DC7~25 |
V |
|
|
静态工作电流 |
≤20 |
mA |
典型值 |
|
输入信号幅度范围 |
0-5.0 |
V |
|
|
输入信号脉冲宽度 |
0.5-2.0 |
uS |
VH：3.0V VL：2V |
|
偏置电压调节范围 |
VCC-50 |
V |
可选外接电位器实现更大范围调整 |
|
最大输出电流 |
≥20 |
A |
|
|
上升/下降沿 |
5 |
nS |
典型值 |
|
内部电流采样电阻 |
0.1 |
Ω |
合2.3Ω电阻，可由此计算偏置电压的范围 |
|
内部限流电阻 |
2.2 |
Ω |
|
|
输入输出接口类型 |
SMA |
触发信号与反馈信号 |
|
|
上电正常指示灯 |
蓝色 |
|
|
|
稳压正常指示灯 |
黄色 |
|
|
|
偏压正常指示灯 |
绿色 |
偏压≥30V时亮起 |
|
|
工作环境温度 |
15-45 |
℃ |
典型工作温度范围 |
|
尺寸 |
100*60*10 |
MM |
不含SMA输出端 |
*标准测试环境（25℃）

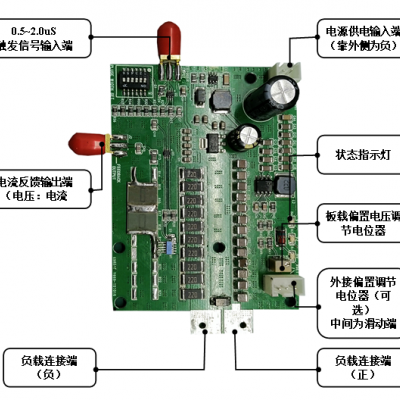

模块接线说明
操作步骤与注意事项
一、在模块未通电的情况下，连接各个端口的连接线和用户的负载。若对于负载电流不确定，可以先将反馈输出端口连接示波器，输入触发信号并使用X10倍率模式进行信号观测。此时，可以通过电路板上的电位器调节偏置电压和输出电流的大小。
（对于反馈输出端口，此端口输出的电压与模块的输出的电流为1:10比例。此端口的电压值乘以10即为当前的输出电流。）
二、请注意，上电后，在三个指示灯为完全点亮前，请不要输入触发信号。以防止在偏置电压电路尚未正常工作时输出非理想的电流。
三、再次确认输入电压在模块的规定范围内，和供电端口的极性正确，并检查负载连接的极性也是正确的。确认连接无误后，可以上电启动，并等待三个指示灯依次点亮。
四、待三个指示灯点亮后，可以通过触发信号输入端口输入0.5uS-2.0uS的触发信号。在模块的脉冲电流输出端口，将得到同等脉冲宽度的大电流信号。
（绿色偏置电压正常工作指示灯仅在偏置电压≥30V时点亮）
五、用户可以通过外接电位器连接埠，连接额外的板外电位器，并通过此板外电位器进行更大范围的偏置电压调节。
六、若电流过大或过小，可以适当的通过适当的调节偏置电压的大小进行微调。
七、使用期间请避免震动和用手触摸元器件，以免造成不必要的损害。若有疑问，请及时联系我司。
售后与保修
自购买之日起，艾克思科技为本产品的用户提供为期1年的保修服务。艾克思科技责无旁贷的对非人为因素引起的产品损坏具有免费维修的义务。若产品出现故障，请及时联系经销商或直接致电艾克思科技，我们将竭力为您服务。
同时，艾克思科技亦对保修期以外的产品提供有偿维修服务。
