产品特点：
l 脉冲恒流偏置电压0-100V自适应自动调节
l 升上/下降沿＜30uS @ 200A
l 输出电流0-200A可调，步进值达0.1A
l 内部触发频率0-40HZ可调，步进值为1HZ
l 150-250uS可调脉宽输出，分辨力达1uS
l 触摸液晶屏，智能化操作
l 外部触发测频功能
典型应用场合
l 科研激光器
l 协同激光器机头工作
l 半导体激光器驱动控制
l 脉冲恒流应用
仪器简介

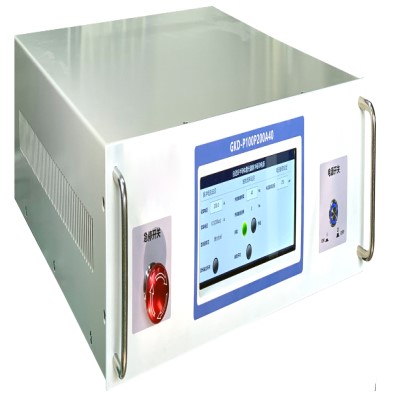

GKD-P100P200A40型自适应半导体激光器脉冲驱动器是XTECH为半导体激光器的驱动控制或脉冲恒流应用场合最新研制的带有自适应偏置电压调节的专用脉冲驱动电源。由于自适应调节功能的实现，使得用户可以免去配合示波器手动调节恒流偏置电压的步骤，极大的简化了用户的工作量。机器内部采用数字控制技术，输出的电流、触发频率频率、脉冲宽度可通过具有触摸功能的液晶屏快速的进行调节。相比于传统的模拟器件控制方案，本机在克服了由于温度等环境因素而造成的脉宽输出抖动严重等现象的情况下，极大简化了用户上机调节的时间和步骤，并且保证了输出电流无过冲、毛刺和尖峰。
此外，当外部输入触发控制信号时，机器将对输入触发信号进行频率测量，并输出频率与外部触发信号、脉冲宽度与设定值相同的脉冲电流，以方便用户在各种应用场合中使用。
性能参数（标准测试环境（25℃））
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
AC 220 |
V |
|
|
工作供电电流 |
≤5 |
A |
|
|
负载电压范围 |
0-100 |
V |
根据负载自适应调节 |
|
输出恒流电流 |
0-200.0 |
A |
用户可通过液晶屏进行调节 |
|
输出恒流分辨力 |
0.1 |
A |
|
|
输出信号频率 |
0-40 |
HZ |
用户可通过液晶屏进行调节 |
|
频率调节步进值 |
1.0 |
HZ |
|
|
输出脉宽范围 |
150-250 |
uS |
用户可通过液晶屏进行调节 |
|
脉宽调节分辨力 |
1.0 |
uS |
|
|
输出电流上升时间 |
≤25 |
uS |
实测23uS @ 200A |
|
输出电流下降时间 |
≤8 |
uS |
实测7.3uS @ 200A |
|
外触发信号频率 |
0-40 |
HZ |
对外部输入频率，分辨力为2HZ |
|
脉冲恒流源稳定性 |
优于0.25% / H |
|
|
|
输入/输出信号电平 |
TTL |
|
|
|
外部触发信号幅度 |
0-5 |
V |
|
|
输出同步信号幅度 |
0-5 |
V |
|
|
存储温度 |
-10至+50 |
℃ |
工作时为风冷 |
|
主机尺寸 |
43*43*14.5 |
CM |
主机尺寸，不含信号线与电源线 |
|
重量 |
≈7.5 |
Kg |
|
