一 、特性描述

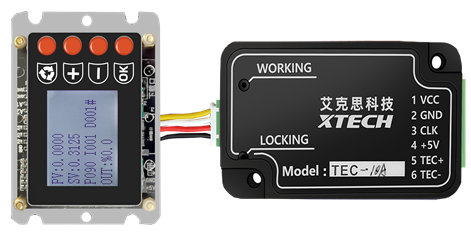

TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载5A，峰值电流可达10A。此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
二 、控制器指标
1、输 入：DC12V~13V
2、输 出：-12V到+12V
3、额定电流：6A
4、控制温度范围：-55°~125°
|
5、控制器主板尺寸：64mm*40mm |
6、定位孔尺寸：M3

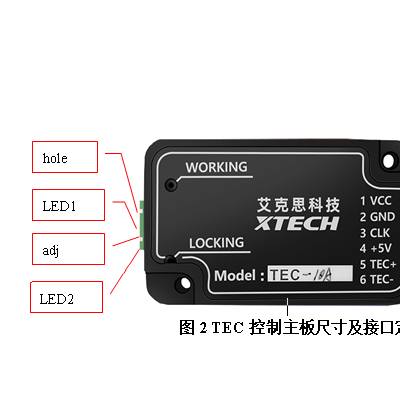

三、 接线图
TEC-10A接线端子为6芯连接器，接线时首先连接电源线和DS18B20，并且将GND端和DS18B20的GND端接到一起，等到接通电源后，zui后接入TEC。接线时，保证12V电源线界面大于0.5mm*mm。
接通电源后，LED1指示灯常亮，LED2指示灯指示当前控制板的工作状态。1.0版本软件为加热时候，LED2亮，制冷时候，LED2灭。1.1版本为当温度控制范围在设定温度的0.625度范围内时亮起，超过这个范围时，LED2熄灭。
DS18B20，常用的温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。
注意：正确接线
面对着扁平的那一面，左负右正，一旦接反就会立刻发热，有可能烧毁！同时，接反也是导致该传感器总是显示85℃的原因。
四 、操作流程

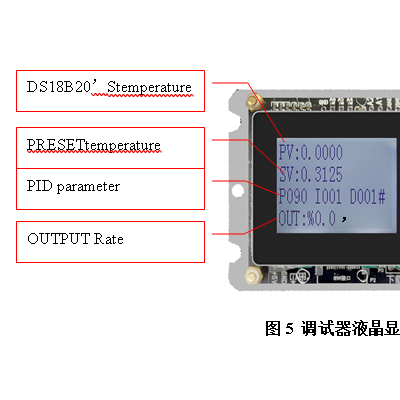

调试TEC控制器，需要将TEC控制器调试器通过排线和主控制板连接
操作步骤：
第yi步：温度设置。切换按键“Choose”键，使“#”在SV:xx.xxx的后面；通过“UP”键，向上调节设定温度，通过“DOWN”向下调节设定温度，步进量为0.0625度，但不保存；
第二步：PID参数设置。切换按键“Choose”， 使“#”在Pxxx#的后面，按“UP”键或“DOWN”键，可以设置P，依次设置I和D；
第三步：确认设定参数，点击“ENTER”。此时，调试器将参数发送到主控制板，然后存储于主控制板内部。
五 、PID参数的设置经验
要想得到精密的温度控制，必须设置好PID的值。要得到快速的温度控制响应，冷端的温度传感器请尽量靠近TEC的冷端。
第yi步：输入目标温度，将P和I设为0；
第二步：P从0以5的步进缓缓增加，每次增加，请等待几分钟，以观察当前温度和目标温度的差异，直至得到一个P值，能使当前温度尽可能的接近目标温度并且不产生振荡。0.5度以下的温度差异为佳。
第三步：设定积分相参数I，将I从0开始以1的步进增加，以消除误差。I太小则误差消除慢，温度稳定时间加长，I太大，则容易产生温度振荡，温度不宜稳定。
第四步：一般不使用微分参数D也可以得到精确和快速响应的温度控制，这里D=0.000。如果温度变化比较频繁，可以适当设置D的值，以得到稳定的控制。
