一 DIODE-1200A-Ifsm型主要特点
DIODE-1200A-Ifsm是我司研发出来的新产品，无论是在产品外观上还是性能的稳定性上相对于同类产品都有独特的优势。该测试仪能除了8.3mS、10mS 两个常规的脉冲宽度外，还可以在0.5mS~10mS范围内调节脉冲宽度；除了半波正弦常规的脉冲波形外，还可以选择方波波形；既可以直接进行单次测量，又可以进行多次测量，方便测试器件的重复冲击老化情况；该测试仪器可以和电脑软件连接，通过电脑采集，单点采集和多点采集，单点电流电压波形和多点的电流电压曲线；器件自身改进采用液晶显示界面，可以观察电流、电压波形，读取电流电压的幅度值等等，仪器还配置了示波器连接测量电流。
二 应用范围
A：二极管、毫欧电阻
B：IGBT、场效应管（Mosfet）、大功率双极型晶体管（外接基极偏置电流、电压）
C：其他测试应用
三 电源参数
|
类型 |
数值 |
单位 |
备注 |
|
最大脉冲电流 |
1200 |
A |
|
|
提供正弦半波/方波波形两种 |
有 |
|
可设置 |
|
脉冲底部宽度 |
8.3和10 |
mS |
分档 |
|
正向压降范围 |
>10 |
V |
峰值 |
|
工作频率 |
1 |
Hz |
|
|
电流采集误差范围 |
±1+1A |
% |
满量程为1200A |
|
电压采集误差范围 |
±1+1mV |
% |
满量程为10V |
|
电脑上位机软件 |
有 |
|
|
|
浪涌次数记录功能 |
有 |
|
|
|
单次触发物理按键 |
有 |
|
|
|
自动3次触发物理按键 |
有 |
|
|
|
自动10次触发物理按键 |
有 |
|
|
|
电流显示分辨率 |
0.1 |
A |
|
|
电压显示分辨率 |
0.001 |
V |
|
|
大电流测试导线长度 |
50 |
CM |
|
|
被测试负载电阻计算功能 |
有 |
|
|
|
判断器件合格的功能 |
有 |
|
|
|
开尔文电压采集模式 |
有 |
|
|
|
负载熔断自动停止功能 |
有 |
|
|
|
电流波形曲线实时显示 |
有 |
|
|
|
电压波形曲线实时显示 |
有 |
|
|
|
输入电压 |
220 |
VAC |
|
|
平均功耗 |
<400 |
W |
峰值功率1000W |
|
液晶显示屏尺寸 |
256*64 |
|
|
|
电脑通信接口 |
RS485 |
|
|
|
通信接口磁电隔离 |
有 |
|
|
|
可导出测试图像功能、excel绘图功能 |
有 |
|
|
|
尺寸（宽高深） |
47*18*47 |
cm |
不包括导线的引出长度 |

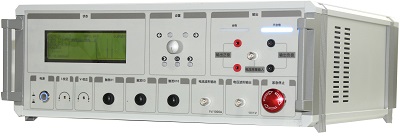

四.浪涌测试仪正面介绍
1、电源开关：当后面板的总开关闭合后，就可以通过前面板开关控制测试仪器打开、关闭；
2、采集电流校准：当需要校准电流时，关机后调节此电位器，调节完毕后，开机验证调整的值是否合格；出厂前已完成校准。
3、采集电压校准：当需要校准电压时，关机后调节此电位器，调节完毕后，开机验证调整的值是否合格；出厂前已完成校准。
4、单次触发按键：按下此按键，执行一次触发动作；
5、三次触发按键：按下此按键，执行三次触发动作；
6、十次触发按键：按下此按键，执行十次触发动作；
7、电流波形输出：这个电流波形输出接口，它的电流：电压变比大约是1000:1.045
8、备用
9、急停按钮：当需要立即停止测试的时候，按下此按钮；如果需要恢复测试的时候，就将此按钮旋转弹开；
10、电压采集接口：当需要测试器件电压时，将此BNC转鳄鱼夹的夹子线，和负载两端连接在一起；红色接正极，黑色接负极；
11、浪涌负极输出：和被测器件的负极连接在一起；1根输出线可以额定输出600A，超过600A的电流输出，需要使用两个输出线并联使用；如果超出600A使用一根输出线会导致输出线老化，面板连接器损坏；
12、浪涌正极输出：和被测器件的正极连接在一起；1根输出线可以额定输出600A，超过600A的电流输出，需要使用两个输出线并联使用；如果超出600A使用一根输出线会导致输出线老化，面板连接器损坏；
13、不合格指示：当被测器件上的电压值不在设定范围内的时候，该指示灯会在触发后亮；
14、合格指示：当被测器件的电压值在设定范围内的时候，该指示灯会在触发后亮；
15、设置按键组：
1左移光标键：按下后，会向左边移动修改参数光标；
2右移光标键：按下后，会向右边移动修改参数光标；
3编码开关旋钮：顺时针旋转增大设置的数值，逆时针旋转减小设置的数值；
4计数归零键：将当前记录的浪涌测试测试归零；
5 浪涌冲击开始键：按下后，执行设置的浪涌参数，并且按照设定的次数运行；
6 当前设置保存键：按下后，存储当前设置的参数，关机后，下次再开机时当前数值不丢失；
16、液晶显示屏介绍
1 正向浪涌测试电流：设定正向电流峰值0~1200A；
2 半波正弦波和方波切换：切换输出正弦半波和方波，通过旋转编码开关切换；
3 正向波形底部宽度：设置波形的底面宽度；
4 冲击脉冲间的时间间隔：设置下一个冲击脉冲和当前冲击脉冲之间的时间差；
5 冲击脉冲个数：按下ok键后，自动运行冲击脉冲的个数；
6 当前完成的脉冲个数：每执行一次脉冲冲击，就将当前的数字加一；
7 合格品的电压范围：设定电压范围，可以筛选器件；合格的合格指示灯亮，不合格的不合格指示灯亮；
8 输出最高开路电压：最高输出电压大约50V,POW的值代表%，比如060，代表输出开路电压50*60%=30V
9 采集电压除以电流得到的电阻值：R=电压/电流，用户不必再计算，方便使用；
五 浪涌测试仪背面介绍
1、备用：此接口为备用扩展接口，内部未连接；
2、RS485通讯接口：连接RS485用于和电脑通讯，配件的优盘里有正向浪涌测试仪.exe文件，按照安装文件说明安装软件后，连接电脑即可由电脑操作控制。此款软件分为多点采集和单点采集。
图4 单点采集
A、单点采集：按要求连接测试元件，打开正向浪涌测试仪正面电源开关，在软件上设定需要测量的电流和脉宽参数，点击软件上单点采集的确定键，在右侧表格中，会回传元器件单次测量的电压值和电流值。
图5 多点采集
B、多点采集：按要求连接测试元件，打开正向浪涌测试仪正面电源开关，选择新增加的串口号，点击串口号右侧打开按键；
设定冲击间隔、脉冲宽度、起始电流、终止电流、扫描点数；点击设置标题按键，填上器件型号，测试时间、测试人；
点击开始扫描，正向浪涌测试仪开始测量并回传数值，测试完成自动停止测量。
如果中途需要停止测量，点击停止扫描。
下载测试图：在测试图的区域单击鼠标右键，点击导出，选择需要导出的文件形式。
3、散热风机：测试仪选用双风扇散热，固定仪器时确保电源环境温度正常，把电源放在通风良好的地方。
4、电源总开关：此开关关闭后，仪器处于断电状态；打开后，再打开前面板开关，仪器可工作，起到双保险作用。
5、10A保险丝：内置两颗10A保险丝，一只使用，一只备用。
6、单相220V50Hz供电口：连接220V交流市电。
六 手动测试1N5408浪涌操作步骤
第一步 黑色电流输出鳄鱼夹连接1N5408的负极，红色鳄鱼夹连接正极，电压采集线红色接正极，黑色接负极；
第二步 设定电流值150A、正弦半波、波形底宽10mS、脉冲时间间隔3、脉冲个数100、输出开路电压20%；电压范围：1~3V；
第三步 按下计数清零、设置数据保存、ok按键，等待测试完毕；
第四步 测试完毕后，可以使用耐压测试仪HV-20KV-III-20uA测试二极管的耐压是否合格；
七 电脑单点测试1mΩ电阻浪涌1200A操作步骤
第一步 USB转RS485线，插入电脑，且连接测试仪器RS485接口；红黑鳄鱼夹四根依次连接电阻，电压采集线接电阻测试端；
第二步 机器上设定正弦半波、输出开路电压60%、电压范围：1.1~1.3V；
第三步 打开电脑软件，选择串口号，打开串口，进入单点采集界面，设定电流值1200A、脉冲宽度10mS；按下
可以观察回传的电流、电压值；
第一步 USB转RS485线，插入电脑，且连接测试仪器RS485接口；红黑鳄鱼夹四根依次连接电阻，电压采集线接电阻测试端；
第二步 机器上设定正弦半波、输出开路电压60%、电压范围：1.1~1.3V；
第三步 打开电脑软件，选择串口号，打开串口，进入多点采集界面，设定起始电流值0A、终点电流：1200A，脉冲个数100个，脉冲宽度10mS；冲击间隔3S， 按下
，可以观察测试的电流、电压曲线；
九 常见问题分析
1 设定脉冲个数后，按下ok键，输出电流脉冲不够？
答：输出开路电压过低，导致机器认为负载开路或者负载确实已经开路；
2 没有电压波形显示？
答：需要将电压测试夹子夹到被测器件两端，才可以。
3 校准电流电压的电位器调节后，不变化值？
答：需要在测试仪器关闭后，调节，调节后再开机测试验证。
