蝶形激光器驱动
一：主要特点
|
A：超快脉冲沿： 电流上升下降时间小于2ns B：大电流：0-3A连续可调 C：高重频：0-500kHz，步进0.1Hz D：可变脉宽：5ns-1000ns，步进5ns
|
E：内部自带信号源 F：RS-232串口通讯，+12V单路供电 G： 自带一路PID温控 H：温控失效可关闭激光电流，保护 激光器
|
二：应用范围
A：种子源
三：电源参数
|
类 型 |
数值 |
单位 |
备注 |
|
输出电压 |
0-2.2 |
V |
|
|
电流边沿 |
<2 |
nS |
|
|
重复频率 |
0-500 |
kHz |
|
|
频率步进 |
5 |
nS |
|
|
电流调节范围 |
0-3 |
A |
|
|
脉宽调节范围 |
5-1000 |
ns |
|
|
脉宽调节步进 |
5 |
ns |
|
|
TEC温控电压 |
4 |
V |
|
|
TEC输出电流 |
＜3 |
A |
|
|
供电电压 |
12 |
V |
|
|
空载电流 |
＜0.2 |
A |
|
|
满载电流 |
＜5 |
A |
500kHz，3A，1000ns TEC满功率 |
|
散热 |
铝板 |
|
|

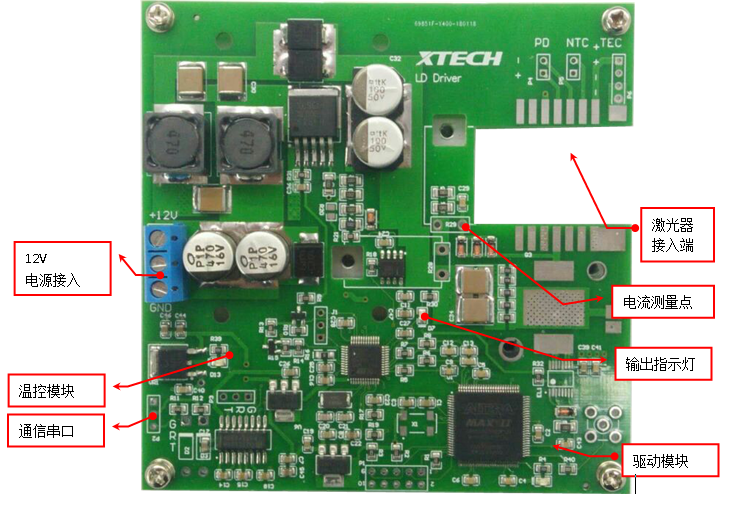

三：驱动电源简介
