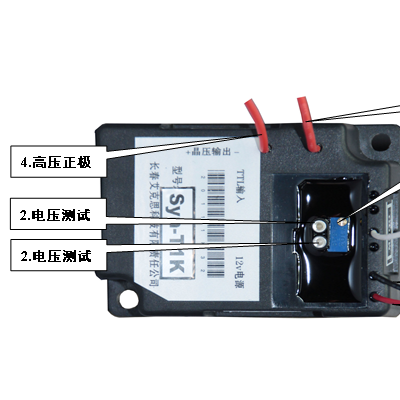

同步触发1kHz退压调Q模块
一：SYN-T1K型主要特点
|
A: 重复率0-1kHz B: 晶压2.0-4.2kV连续可调 C: 高压脉冲沿<10.0nS D: TTL电平触发 E: 同步触发 F: 输入12V直流 |
G: 高可靠性 H: 退压式电光调Q I: 关门恢复速度快 J: 适用多种调Q晶体 K: 电源短路保护 L: 自带高稳定高压电源 |
二：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：应用案例

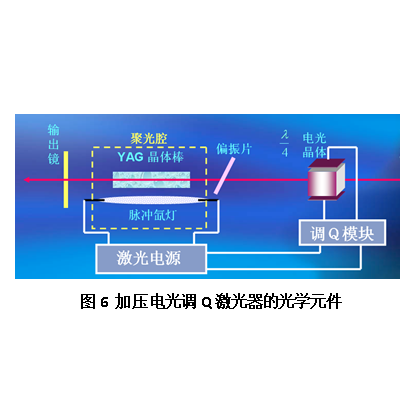

A：低频LD泵浦的电光调Q激光器
B：灯泵调Q固体激光器
四：相比磁脉冲压缩、触发管、雪崩管电源，本品具有以下优点：
1.输出激光能量稳定性优1%,可满足激光手术等要求能量稳定场合。
2.输出激光脉冲宽度窄,宽度为5-8ns,满足激光去死皮等美容机要求。
3.输出激光时间同步精度优于1ns，可满足脉冲激光测距机的要求。
4.自带高压短路保护，免除人为原因造成的损坏。
五：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
适用波长Useful Optical Wavelength Range |
200至2200 |
nm |
|
|
输出电压 Output Pulse Voltage |
2.0至4.2 |
kV |
|
|
高压脉冲上升沿 Output Rise Time |
小于10.0 |
nS |
当负载为10pF时 |
|
触发信号 Trigger Input Pulse |
上升沿小于1.0 |
uS |
BNC接口，光电隔离 |
|
高电平最高5.0 |
V |
TTL电平 |
|
|
触发信号和调Q输出之间的延时Input-Output Delay Time |
0.0至10.0 |
nS |
|
|
延时抖动 Jitter, System Input to Output |
600 |
pS |
|
|
电源输入 Power Requirement |
12V±0.5V |
VDC |
功耗小于3W |
|
工作频率 Repetition Rates |
0-1000 |
Hz |
支持单脉冲工作 |
|
关门恢复时间 Output Pulse Recover |
5 |
mS |
当负载为10pF时，10%至90% |
