100Hz8KV退压调Q模块
一：LH-T100-8KV型主要特点
|
A：重复率0-100Hz B：晶压4.0-8.0kV连续可调 C：高压脉冲沿<10.0nS D：TTL电平触发&光电隔离 E：触发信号与调Q输出间延时<10nS F：延时抖动<1.0nS G：EMI/RFI屏蔽密封 |
H：退压式电光调Q I：关门恢复速度快 J：触发信号上升沿<10nS K：电源短路保护 L：自带高稳定高压电源 M：高可靠性 N: 全固态、无火花 |
二：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：应用案例
|
A：低频LD泵浦的电光调Q激光器 |
E：美容机 |
|
B：灯泵调Q固体激光器 |
F：脉冲激光测距机 |
|
C：KD*P |
G：激光手术仪 |
|
D：LiNbO3 |
H：科学研究 |
四：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：
1、输出激光能量稳定性优于1%，可满足激光手术等要求能量稳定的场合。
2、输出激光脉冲宽度窄，可满足激光去老皮等美容机的要求。
3、输出激光时间同步精度高，可满足脉冲激光测距机的要求。
4、自带高压短路保护，免除人为原因造成的损坏。
五：电源参数
|
类 型 |
数值 |
单位 |
备注 |
|
输出电压 |
4.0-8.0 |
KV |
|
|
高压脉冲下降沿 |
<10.0 |
nS |
当负载为10pF时 |
|
调Q晶体 |
KD*P、LiNbO3 |
|
|
|
触发信号与调Q输出间延时 |
<10.0 |
nS |
|
|
延时抖动 |
<1.0 |
nS |
|
|
高压脉冲干扰 |
正常 |
|
|
|
关门恢复时间 |
5 |
mS |
当负载为10pF时，10%至90% |
|
适用波长 |
200-2200 |
nm |
|
|
电源输入 |
12±0.5 |
VDC |
|
|
功耗 |
<2 |
W |
|
|
工作频率 |
0-100 |
Hz |
支持单脉冲工作 |
|
触发信号上升沿 |
<10.0 |
nS |
光电隔离 |
|
触发信号zui高电平 |
5 |
V |
TTL电平 |
六：调Q模块简介
1、同步触发信号：同步触发信号TTL线芯为信号的正极，屏蔽层是信号的负极。输入触发信号应为标准的TTL电平，信号的幅度为5V，触发为上升沿触发，信号吸收的电流大小约为8mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率100Hz。

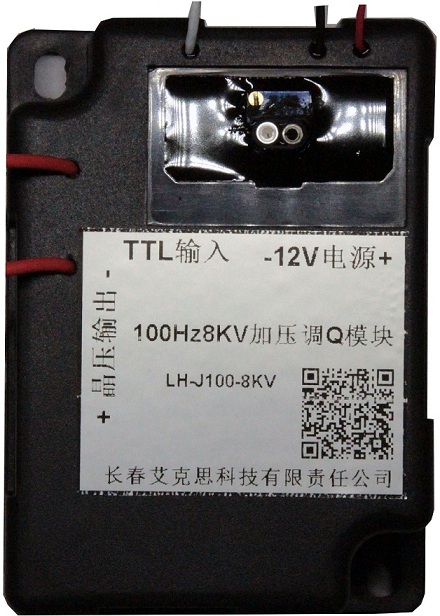

2、电压调节：根据不同的电光调Q晶体，要设置1/2波长电压或者其它波长电压，需要调节“调Q电源”的晶体高压输出电压。本电源的“电压调节”需要使用眼镜螺丝刀（如图2）插入晶压调节孔内，然后调节。顺时针调节为减小电压，逆时针为增大电压（模块放置如图1所示）。
电压的调节范围是4.0KV-8.0KV。电位器需要使用较小的力度旋转操作，切勿旋转角度超过电位器的旋转范围。
晶压调节举例：首先将晶压调节旋钮顺时针调节到头（“轻微卡卡声”），此时电压输出约为4KV，然后逆时针旋转电位器20圈，获得约8KV电压输出。
3、DC12V电源输入：本电源采用12V直流电供电，要求电压的波动小于0.5V。红色线为电源正极，黑色线为负极。建议采用独立的12V1A或者12V0.5A电源供电，这样能更好的消除模块对系统的干扰。
4、晶压输出：电源的高压正极和高压负极间的输出电压范围为4.0-8.0KV，使用时应注意高压危险！这里的2条高压线直接接晶体，连接线不应超过30cm（加长连线会增大导线的寄生电感，影响电光调Q的性能，损坏调Q电源）。此线不能使用一般的导线代替，连接时应注意连接线焊接点与激光器之间的高压隔离（多层热缩管或高压胶带绝缘），确保不会造成短路。电源在出厂时已经经过检测，调Q高压沿时间小于10nS，高压恢复沿时间小于5mS。非高压工作人员禁止测量晶体高压输出，如有特殊应用需要测量电压波形，请联系我们。使用普通示波器探头以及高压探头测量，由操作不当引起调Q电源和测量设备的损坏等事故，由用户负责。
七：调Q模块的接线图
如图3所示，供电采用12V直流供电，电流小于300mA。建议采用独立的12V1A或者12V0.5A电源供电，这样能更好的消除模块对系统的干扰。同步触发信号的输入脉冲幅度5V，上升沿小于10nS，驱动电流能力大于8mA，晶体高压线接调Q晶体。注意正负接线！

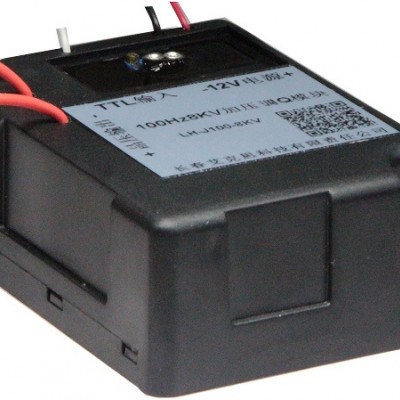

八：调Q电源尺寸
机壳外型尺寸：长92mm * 宽66 mm * 高34.5mm（不包括导线的引出长度）。
