0-20kV高精度可调高压稳压测试电源
器件耐压测试专用

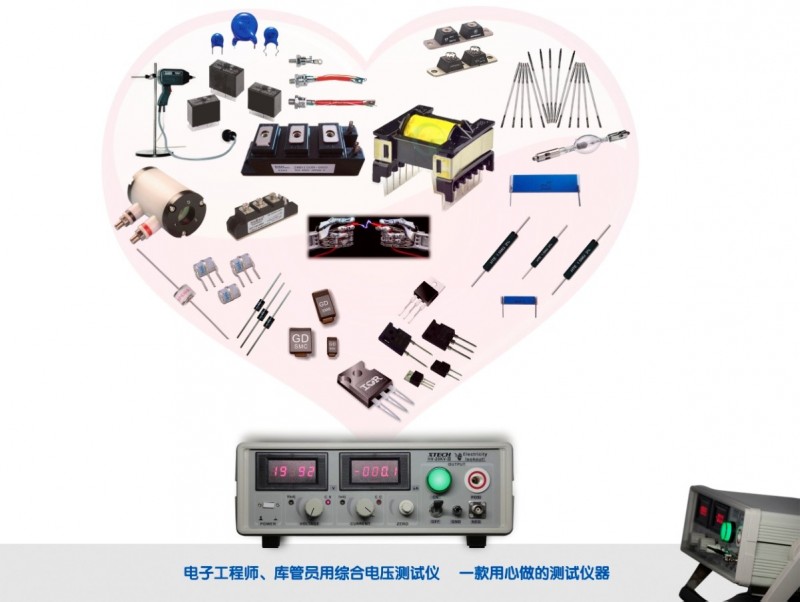

一：应用范围
A: 高压二极管反向耐压测试
B: 普通二极管反向漏电流
C: 高压电容耐压测试
D: 玻璃釉电阻非线性性能测试
E:氙灯击穿电压测试
F: 材料耐压测试
二、特点
高精度恒流恒压高压输出源 它拥有0~20kV的电压输出能力, 0.005%的电压分辨率精度, 0.01uA的电流分辨率精度, 近零的放电火花能量, 极低的纹波系数, 可恒流, 恒压工作。
器件快速筛选高压二极管, 高压磁片电容, 高压电阻, 玻璃釉电阻, 气体放电管, 氙灯, 调Q晶体。
绝缘耐压测试绝缘胶带, 漆包线, 环氧树脂, 气体放电管, 继电器触点, 光耦耐压, 氙灯电离电压, 气体灯电离电压。
直流安规测试 可测试设备的安规耐压, 提高产品档次和产品的安全性。
静电干扰模拟 单片机, DSP, STM32, 信号板等弱电控制板容易受到静电干扰和损坏, 本测试仪可产生可调强度空间火花干扰, 模拟人体静电放电, 发现产品容易受干扰点位, 提高产品抗干扰性、抗静电冲击的能力。
高压电压表 关闭高压输出, 测试仪可作为一款0~20kV的高压电压表, 拥有1.2G的超高输入内阻,4位半的显示精度, 可用于测试各种高压模块的输出电压。
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
0到20.00 |
kV |
|
|
模拟电压控制 |
0到5 |
V |
电源自带的多圈电位器可通过0-5V调节输出的0-20KV |
|
最大输出电流 |
100 |
μA |
|
|
电流分辨率 |
0.01 |
uA |
|
|
电流稳定度 |
优于0.5 |
% |
|
|
电压可调范围 |
0-20.00 |
kV |
|
|
电压分辨率 |
1 |
V |
|
|
电压稳定度 |
优于0.5 |
% |
|
|
数显位数 |
4 1/2 |
位 |
切换显示电流电压 |
|
平均输入电流 |
<0.5 |
A |
|
|
电源输入 |
220V±10% |
VAC |
市电 |
|
输入频率 |
50/60 |
Hz |
|
|
电压归零 |
有 |
有 |
数字归零 |
|
电流归零 |
无 |
无 |
可定制 |
|
输出使能控制 |
有 |
有 |
上推开关 |
|
短路保护 |
有 |
|
|
|
环境温度 |
0-30 |
℃ |
|
|
存储温度 |
-40-+85 |
℃ |
|
前面板界面

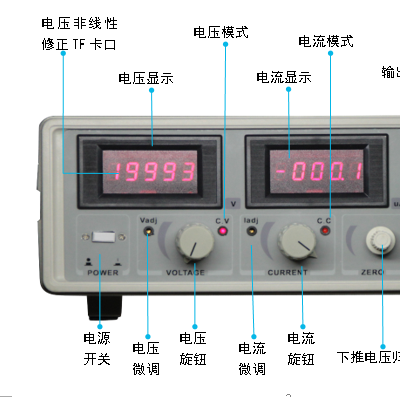

图1器件耐压测试电源操作前面板
（一） 前面板界面介绍：
1. 电源开关：用于电源的启动和关闭；
2. 电压旋钮：调节电压输出高低，如果需要调节到电压，调节之前需要将恒流值设定为非零状态；进行测试前，先将电压旋钮逆时针旋转到最小，当按下输出开关进行测试时,顺时针缓慢旋转到所需要的电压值。(当旋钮到两端极限值时，会机械限位，请不要加力继续转，否则会造成旋钮机械损坏)。
3. 电流旋钮：调节恒流或者限流值大小；进行测试前，先将电流旋钮逆时针旋转到最小，测试时顺时针缓慢旋转到所需要的电流值，电流值最大设定到100μA。
4. 输出开关：下推输出开关，停止高压输出，该开关上推，输出高压；注意：关机时，输出开关请提前关闭；开机时，输出开关处于关闭状态。（此开关采用法国战机导弹发射同款开关，手感极佳！）
5. 电流检测端：为BNC结构，该端口的芯为电源负极，包层为系统地；将配备的高压负极接线端接入高压负极，进行相关测试；电流采样通过芯线进入内部，所以在恒流控制输出情况下，芯线尽量短且远离干扰源。（测试二极管反向耐压时，芯线尽量短，从而降低外界电磁干扰影响，必要时候采取屏蔽盒进行屏蔽测试。）
6. 检测屏蔽层：高压电源的负极，它用于屏蔽被检测的微弱电流，消除50Hz市电等外界干扰；它也可作为高压电源的负极使用，流过此接口的电流不显示；
7. 接地：和保护地接在一起；（可以不接，用本电源测试电路时，将接地电极与被测电路的地连接，起到共地作用。）
8. 电压微调：当显示电压和实际电压不相等时，通过此口调节，使得相等；（电源在出厂前已经做了电压定标，但企业与企业之间的标准存在微小的差别，通过微调，可以满足贵公司特殊的要求。如需重新标定，请专业人士操作，防止偏离真实值；）
9. 电流微调：当显示电流和实际电流不相等时，通过此口调节，使得相等；（注意事项同第8点；）
10. 电压显示：4位半数字显示表，显示范围-19999到+19999；
11. 电流显示：4位半数字显示表，显示范围-199.99到+199.99；
12. 电压模式：如果指示灯亮，说明仪器工作与恒压状态；
13. 电流模式：如果指示灯亮，说明仪器工作与恒流状态；
14. 输出警告指示：果指示灯亮，说明仪器已经输出高压，注意高压绝缘，杜绝手触碰高压端；
15. 高压正极：高压正极的输出口；
16. 电压非线性修正TF卡口：（选配高级功能）输出高压和实际高压存在线性误差的时候，可通过比例调节解决；非线性修正是解决比例调节不能解决的问题，目的是获得±0.005%极高的电压分辨率；具体的操作步骤是，使用excel软件，将实际电压和显示电压输入表格，然后存入128M 存储空间大小的TF卡，再将TF卡插入修正口；
五：后面板界面介绍
图2器件耐压测试电源操作后面板介绍
1.220VAC输入：将产品附件中的电源线一端接入此插口，另一端接入220V50Hz市电。
2.内置保险丝：此输入端内置6A保险丝，并配备了一个备用保险丝。
3.0到5V模拟控制口：外接电源0-5V输入控制本测试电源0-20KV输出，端子外接负，端子内芯接正。（请不要输入超过5V电压，否则会烧坏电源）。
4.远程控制口: 此接口为DB9外部设备连接和程序控制接口(此功能HV-20KV-IV具有）。
六 操作步骤：以测试二极管反向耐压测试为例
1、电压、电流旋钮逆时针旋到最小值，将BNC转鳄鱼夹线接入测试机的右下角端口，电流检测端是红色鳄鱼夹和高压二极管的正极连接；检测屏蔽层是黑色鳄鱼夹，这里不接线；高压二极管负极接高压测试仪探头线线钩，再将高压插头插入测试机的高压正极。（如果测试电压超过10kV，需要使用宽透明胶等绝缘胶将二极管的正极和负极粘上，隔离电极之间的空气）
2、将输出开关设置到关闭状态，打开电源开关。
3、调节电压旋钮将输出开路电压设置到高于二极管耐压约2kV，旋钮旋转一圈为3kV。
4、打开输出开关，将电流旋钮顺时针调节到1.00uA（您所需设定的最大电流值）。
5、等待仪表读数稳定。
6、测试完毕，关闭输出开关，关闭电源开关。
