一：应用范围
A: 程控高压/恒压恒流输出
B: 电器设备的绝缘耐压测试
C: 高压半导体器件耐压测试
D: 高压电阻测量
E: 高压静电源
二：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
0-35 |
kV |
|
|
输出电流 |
0-2000 |
μA |
|
|
电压表量程 |
-30 至 +30 |
kV |
|
|
电流表量程 |
0-199.99 |
μA |
|
|
高压输出开关控制 |
支持 |
前面板开关/后面板DB9接口 |
|
|
输出恒流功能 |
支持 |
||
|
输出恒压功能 |
支持 |
||
|
过热风机启动 |
45℃ |
||
|
电流稳定度 |
优于0.005 |
% |
|
|
电压可调范围 |
0-35.00 |
kV |
|
|
电压稳定度 |
优于0.005 |
% |
|
|
数显位数 |
4 1/2 |
位 |
电压表可通过SD实现数据修正 |
|
输入电流 |
1 |
A |
|
|
数字刷新率 |
12 |
Hz |
|
|
电压调零/ 相对测量功能 |
支持 |
下推调零按钮电压调零 |
|
|
电流调零/ 相对测量功能 |
支持 |
上推调零按钮电压调零 |
|
|

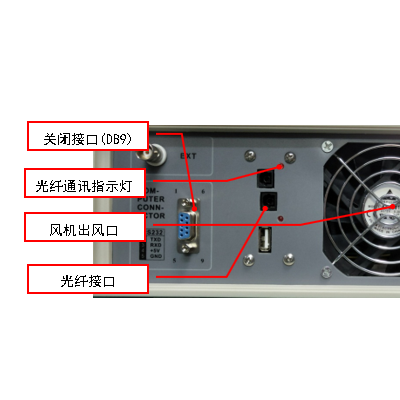

通信格式 |
RS-232/USB |
光纤隔离传输 |
|
|
通信抗干扰措施 |
光纤通讯 |
采用Fiber232模块 |
|
|
供电输入频率 |
50/60 |
Hz |
|
|
电源输入 |
220V±10% |
VAC |
市电 |
|
输入频率 |
50/60 |
Hz |
|
|
温度系数 |
100 |
ppm |
|
|
环境温度 |
0-30 |
℃ |
|
|
存储温度 |
-40-+85 |
℃ |
三：电源尺寸
电源外型尺寸：深275mm * 宽300 mm * 高98mm。
四：独有特点
1、电压电流输出稳定性高。
2、电流精度高的恒流工作模式，恒流工作的电流量程范围是0~199.99uA，电流稳定度±0.1uA，满足测试半导体、特殊材料、气体等测试的要求。
3、电源具有快速响应及过冲抑制的完美结合，电源输出开关接通到输出稳定高压仅需要一百毫秒，且电压过冲超低；

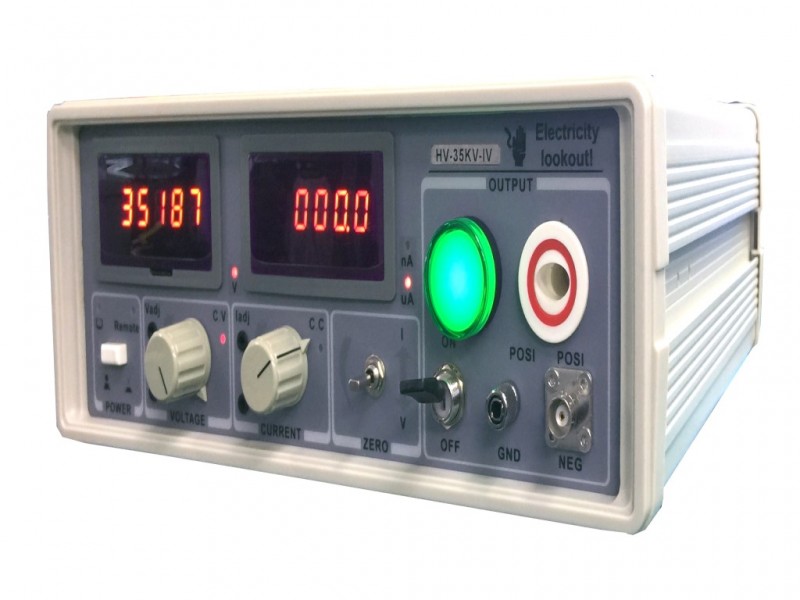

4、人性化的操作界面。面板上具有220伏交流输入、高压正极输出、高压负极输出和地线柱，位于界面两侧，导线不交叉且容易接线，高压电缆远离操作旋钮，安全系数高。精密数显表头位置居中，调节旋钮时，不遮挡仪表显示。
