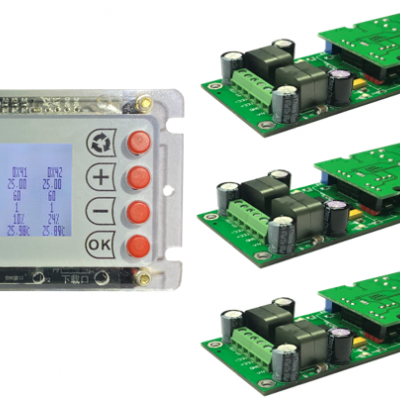

点击图片查看原图
一 主要优点及特性描述
1 两路独立的串口，可同时手动和串口指令设定PID和温度；
2 一拖三结构，一个调试器控制三个控温模块单元；
3 精准控制温度，用户可自行修正NTC3435温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有TEC制冷片；
7 控制温度范围广，可以到达-20℃~+80℃的大范围。
二 可使用的TEC制冷片类型列表
|
型号 |
最大电流 |
最大电压 |
制冷功率 |
|
TEC1-12703 |
3A |
12V |
18W |
|
TEC1-12704 |
4A |
12V |
24W |
|
TEC1-12705 |
5A |
12V |
30W |
|
TEC1-12706 |
6A |
12V |
50W |
|
TEC1-12708 |
8A |
12V |
77W |
|
TEC1-12709 |
9A |
12V |
82W |
|
TEC1-12710 |
10A |
12V |
120W |
|
TEC1-12712 |
9.5A |
12V |
114W |
|
TEC1-12715 |
11.8A |
12V |
142W |
|
|
三 控制器指标
|
类型 |
数值 |
单位 |
备注 |
|
输入电压 |
9.0~16.0 |
V |
|
|
输入电流 |
0~13.0 |
A |
|
|
TEC输出电压 |
-Vin*0.95~+Vin*0.95 |
V |
|
|
额定输出电流 |
-10.0~+10.0 |
A |
|
|
最大输出电流 |
-13.0~+13.0 |
A |
|
|
温度分辨率 |
0.01 |
℃ |
|
|
控制温度范围 |
-20.0~+80.0 |
℃ |
|
|
温度探头类型 |
NTC3435 |
|
|
|
串口波特率 |
115200 |
BPS |
|
|
TTL串口数量 |
2 |
个 |
|
|
程控双极性电源输出 |
具有功能 |
|
|
|
最高工作电压设定功能 |
具有功能 |
|
|
|
散热方式 |
底部导热 |
|
|
|
模块尺寸（L*W*H） |
120*50*30 |
mm |
|

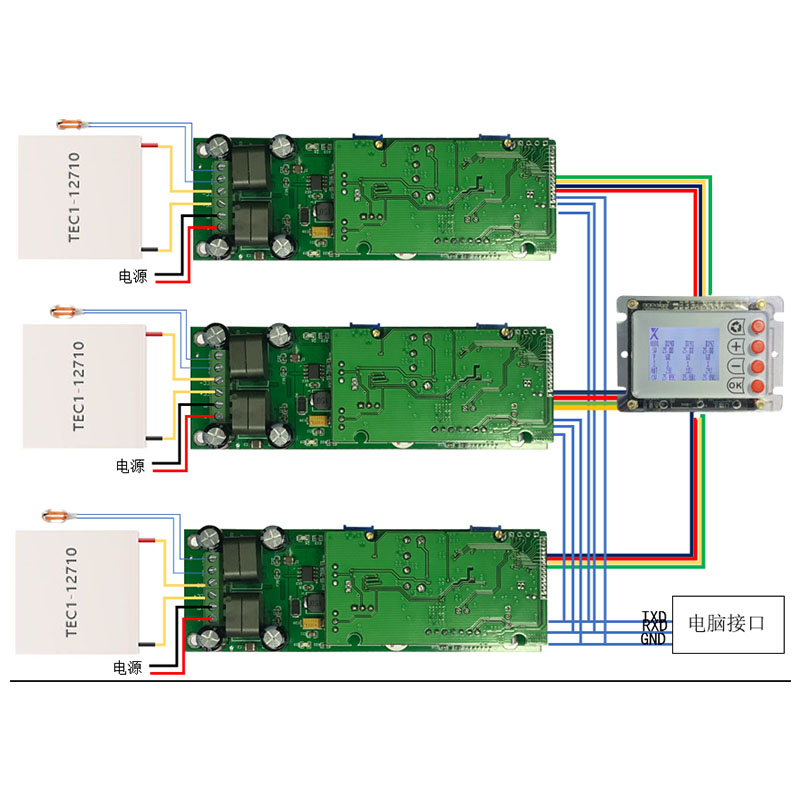

四 接线图
TEC-3-10A12V-NTC3435-0.01用户接口接线为6根连线，两根线接12V正负，两根线接NTC3435传感器，两根线接TEC，如下图所示。接线时首先连接12V电源线和NTC3435，等到接通电源后，最后接入TEC。接线时，保证12V电源线截面大0.75平方毫米。
|
(*图片仅为示意图具体接线位置请以实际为准) |
|
|
五 操作流程

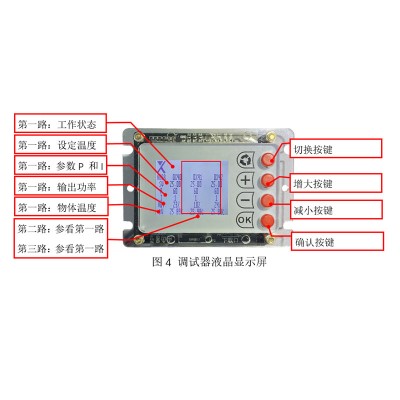

调试TEC控制器，需要将TEC控制器调试器通过排线和主控制板连接，显示屏幕显示如图所示。
