一 主要特点
LD-15A-50V是一个输入电压范围7V~50V，输出恒流0~15A50V，自适应电压范围0V~50V的大功率LD铝基板恒流源驱动模块，该模块经过2代产品的迭代研发，获得了尺寸小的特点，效率高达90%~95%，采用精密可调恒流反馈闭环和最大功率输出限制双重闭环，采用极大输出电流限制的拓扑结构，操作简易、可靠性高。同时支持TTL输入触发，操作简单、2颗螺钉安装固定，安装方便，驱动控制功能完善。
二 应用范围
光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合
三 指标
|
项目 |
参数 |
单位 |
|
输入最低电压 |
7 |
VDC |
|
输入最高电压 |
50 |
VDC |
|
输出自适应最高电压 |
50 |
VDC |
|
输出电流范围 |
0~15 |
A |
|
调制输出电流上升沿 |
<200 |
uS |
|
调制输出电流下降沿 |
<200 |
uS |
|
电流调节方式1 |
电压控制 |
|
|
电流使能输出 |
TTL |
|
|
电压控制输入电压 |
0~5 |
V |
|
效率约 |
90~95 |
% |
|
支持并联的特性 |
完全支持 |
|
|
冷却方式 |
铝基板传导冷却 |
|
|
工作温度 |
-20~80 |
℃ |
|
存储温度 |
-55~100 |
℃ |
|
尺寸WLH |
|
mm |

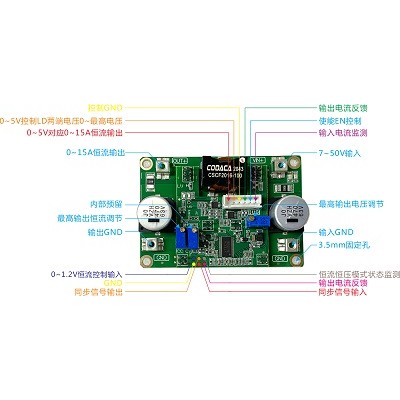

四 模块介绍
3.5mm固定孔：两个孔，用于固定模块工作，模块需要固定在散热器上，固定之前，在铝片上必须均匀涂抹薄薄的一层导热硅脂；
使能输入：TTL信号输入，当为高电平的时候，模块正常输出；当为低电平时，模块不输出；
0~5V控制输入：0V电压对应0A电流输出，5V电压对应15A的电流输出；
GND：控制信号的输入负极；
0~50V输入：模块的输入正极；
0~15A输出：模块的输出正极；
输入和输出公用的GND：模块的输入正极和输出正极对应的地；
注意：铝基板安装时必须涂导热硅脂！
注意：如果供电电压超过30V，那么模块上电需要缓启动；（50mS;因为突然上电的一瞬间，模块两端的电压是输入电压的二倍，模块会过压损坏）
五 0~15A模块接线
|
先接GND，后接信号线，否则容易坏！！！ |
0~5V：DA的输出口或者电位器中间抽头，输入内阻大约5.1kΩ；
GND：信号的地，接线的时候，务必先接GND在接信号；
0~50V输入：建议不要超过30V；
|
|
注意：铝基板安装时必须涂导热硅脂！
注意：如果供电电压超过30V，那么模块上电需要缓启动；（50mS;因为突然上电的一瞬间，模块两端的电压是输入电压的二倍，模块会过压损坏）

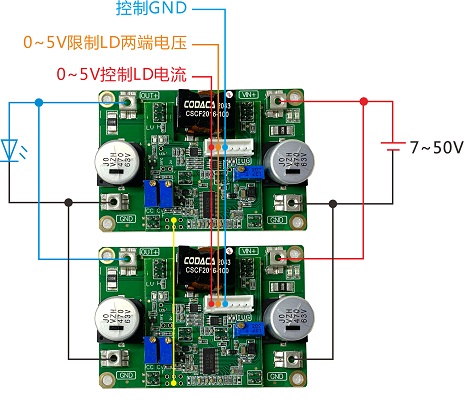

六 15A 以上的模块接线
恒流模块支持多个并联，实现n*15A的大电流输出，这个功能非常适合diy；这里n+1冗余的概念，如果需要输出20A以上的电流的时候，建议采用5个。
注意：铝基板安装时必须涂导热硅脂！
七 模块尺寸
